La liaison frigorifique 1/4 3/8 est le standard pour relier les unités intérieure et extérieure d'une climatisation R32, avec un tube de 6,35 mm pour le liquide et un de 9,52 mm pour le gaz. La longueur maximale recommandée est de 15 à 25 mètres selon les constructeurs, mais pour un projet complet, consultez notre schéma d'installation détaillé avant de dimensionner votre circuit. Au-delà de 7,5 à 10 mètres, une charge de fluide additionnelle de 15 à 30 g/m est nécessaire.
La liaison frigorifique 1/4 3/8 constitue le raccordement entre l’unité intérieure et l’unité extérieure de votre climatisation. Le choix du diamètre, de la longueur et du type de tube conditionne directement les performances et la longévité de votre installation. Pour bien dimensionner votre projet, découvrez ce que contient un kit clim gainable et son prix avant de choisir vos composants.
Qu’est-ce qu’une liaison frigorifique 1/4 et 3/8 ?
La liaison frigorifique 1/4 3/8 est un bi-tube en cuivre reliant l’unité intérieure à l’unité extérieure d’une climatisation. Le tube 1/4 (6,35 mm) transporte le fluide liquide, le tube 3/8 (9,52 mm) le gaz. Elle est compatible R32, R410A et R407C. Pour dimensionner correctement votre installation, il est essentiel de connaître la puissance de climatisation adaptée à votre surface.
Ces deux tubes jouent des rôles distincts dans le cycle frigorifique. Le tube de 1/4 de pouce, soit 6,35 mm de diamètre extérieur [1], véhicule le fluide à l’état liquide sous haute pression. Le tube de 3/8 de pouce, soit 9,52 mm [1], assure le retour du gaz vers le compresseur.
Le cuivre utilisé est certifié EN-12735-1, garantissant une pureté adaptée aux fluides modernes comme le R32. L’épaisseur de paroi standard de 0,8 mm [2] permet à la fois l’évasement et le sertissage, deux techniques d’assemblage courantes.
Le diamètre 1/4 correspond toujours à la ligne liquide, le 3/8 à la ligne gaz. Inverser ces raccordements détruirait le compresseur.
Longueur maximale d’une liaison frigorifique 1/4 et 3/8
La longueur maximale recommandée pour une liaison frigorifique 1/4 3/8 se situe entre 15 et 25 mètres selon les constructeurs. Au-delà de 7,5 à 10 mètres, une charge de fluide additionnelle de 15 à 30 g/m est nécessaire. Les couronnes peuvent atteindre 50 mètres.

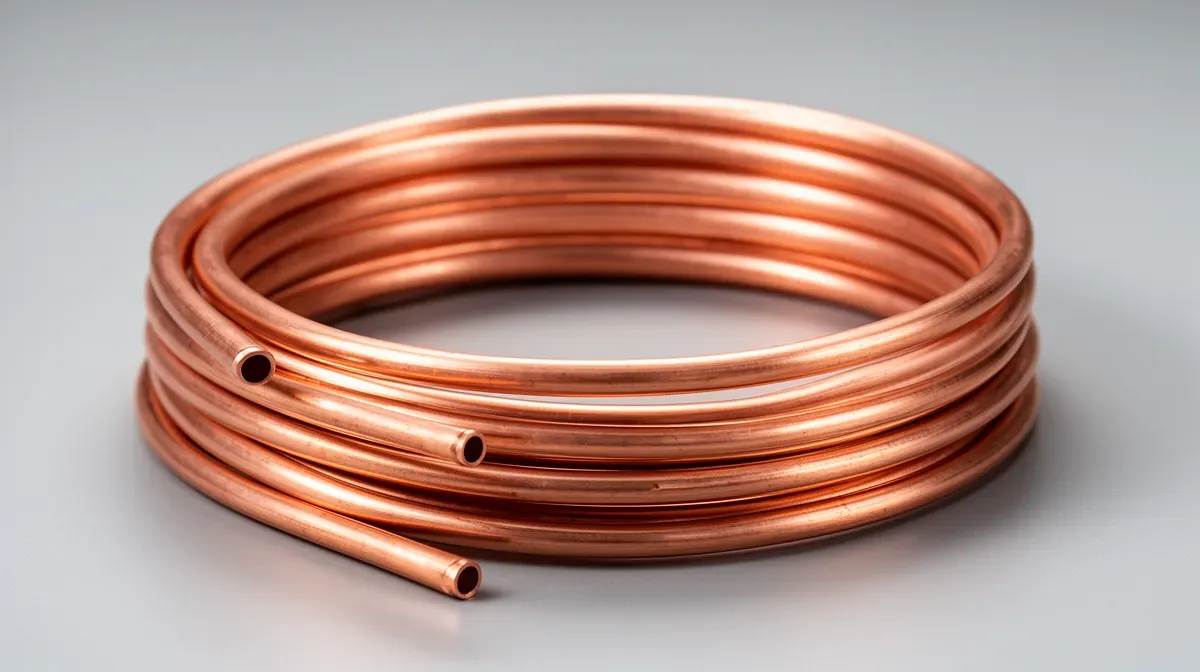

Vous trouverez des longueurs standard de 3, 5, 7, 10, 11 et 20 mètres [2] chez la plupart des fournisseurs. Pour les installations nécessitant un cheminement complexe, les couronnes de 50 mètres [3] offrent une flexibilité maximale en réduisant le nombre de raccords intermédiaires.
Chaque mètre supplémentaire augmente les pertes de charge et réduit l’efficacité énergétique de votre système. Les fabricants compensent ce phénomène en préconisant une charge additionnelle de fluide frigorigène au-delà d’une longueur seuil propre à chaque modèle, un point à vérifier lors de l'entretien de votre climatisation pour garantir des performances optimales.
| Longueur | Prix indicatif TTC | Usage typique |
|---|---|---|
| 3 m | 75,90 € [2] | Unités rapprochées, préchargée |
| 5 m | 86,90 € [2] | Configuration standard en façade |
| 20 m | 149 à 218,90 € | Grands dégagements, toiture |
Ne dépassez jamais la longueur maximale indiquée dans la notice de votre climatiseur. Un dépassement entraîne une perte de garantie et un risque de panne du compresseur.

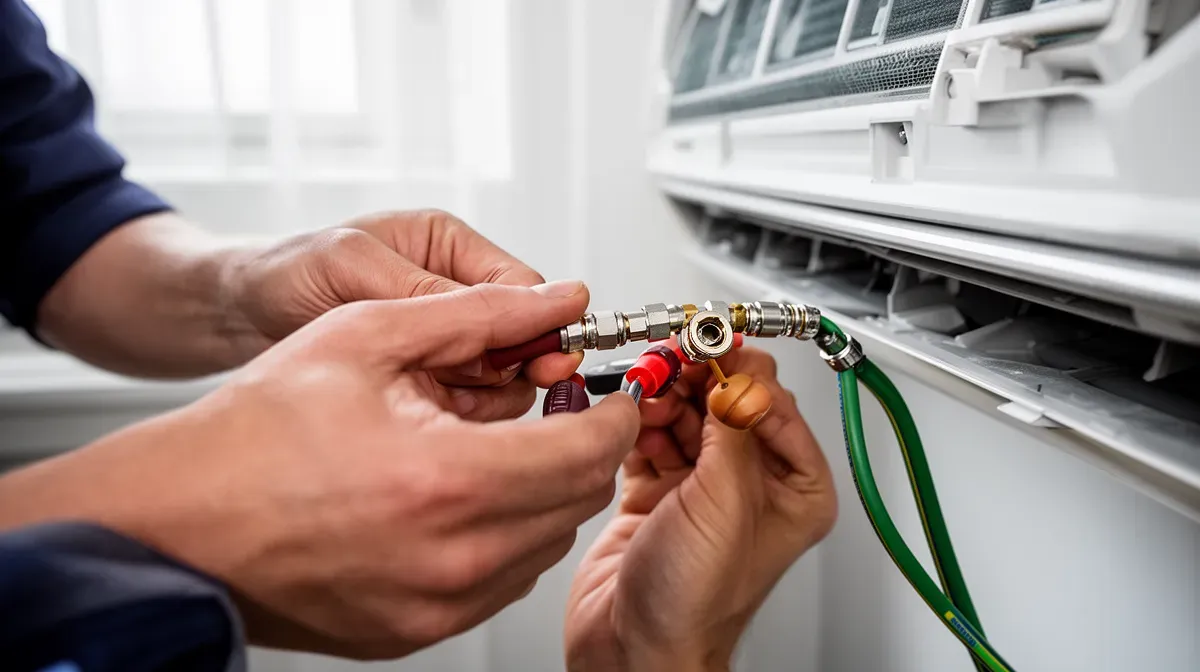

Liaison frigorifique préchargée R32 : avantages et installation
La liaison frigorifique 1/4 3/8 préchargée R32 est remplie de fluide et équipée de raccords Quick Connect à clapets. Elle ne nécessite ni évasement, ni tirage au vide, ni charge de fluide. L’installation est rapide (10-15 minutes) et sans risque de fuite.
Cette solution s’adresse aux particuliers et aux installateurs recherchant une mise en œuvre sans outillage spécialisé. Les clapets de sécurité présents sur chaque extrémité empêchent toute fuite de fluide lors du raccordement. Vous supprimez ainsi les erreurs classiques liées à un mauvais évasement ou à un tirage au vide incomplet.
Le prix d’une liaison préchargée Quick Connect avoisine 115,71 € TTC pour 3 mètres. Les versions ReadyClim R32 se positionnent entre 190 et 199,90 € TTC, avec une longueur standard de 3 mètres.
- ✅ Aucun évasement ni tirage au vide requis
- ✅ Installation en 10 à 15 minutes
- ✅ Clapets de sécurité anti-fuite
- ✅ Idéal pour les particuliers
- ❌ Longueur limitée à 3 mètres en standard
- ❌ Prix plus élevé qu’une liaison classique
- ❌ Compatibilité à vérifier avec votre appareil
| Critère | Standard | Pré-évasée | Préchargée |
|---|---|---|---|
| Temps d’installation | 30-60 min | 15-20 min | 10-15 min |
| Outillage requis | Dudgeonnière | Aucun | Aucun |
| Risque de fuite | Élevé si mal évasé | Faible | Très faible |

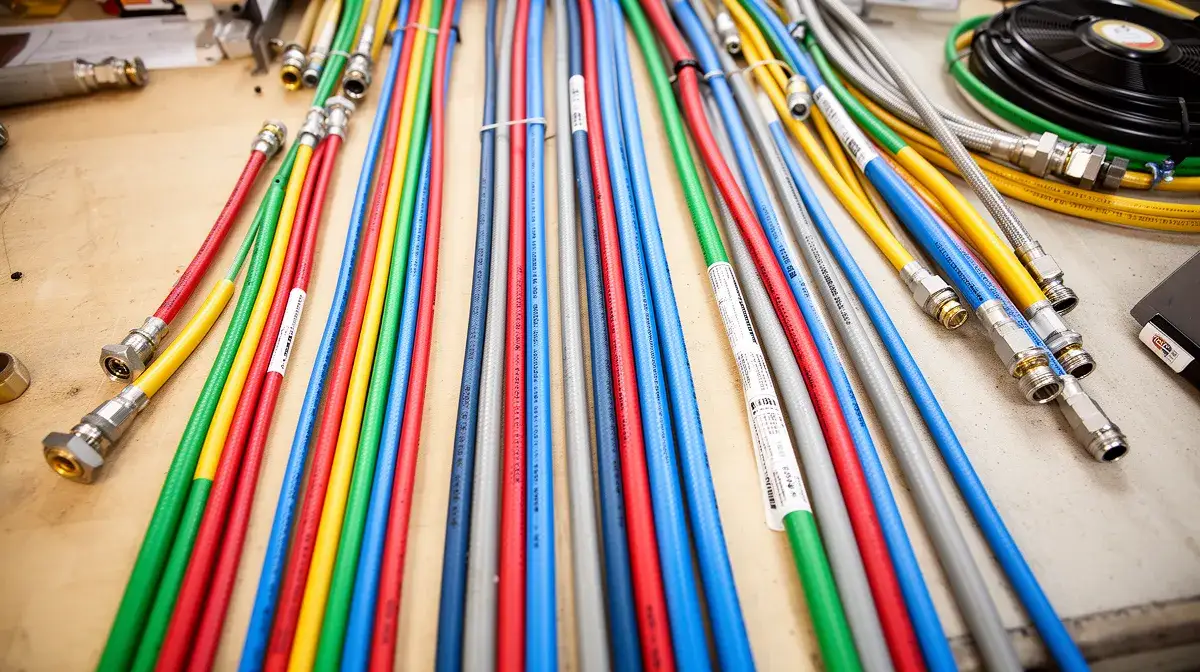

Comment choisir sa liaison frigorifique 1/4 et 3/8 ?
Pour choisir votre liaison frigorifique 1/4 3/8, identifiez les diamètres requis dans la notice, mesurez la distance réelle en ajoutant 1 à 2 m de marge, puis sélectionnez le type : standard pour les pros équipés, pré-évasée pour la rapidité, préchargée pour les particuliers.
Confirmez d’abord que votre climatiseur accepte bien les diamètres 1/4 et 3/8. Les monosplits jusqu’à 3,5 kW utilisent généralement ce format. Au-delà, les constructeurs passent souvent sur du 1/4 - 1/2.
Vérifiez ensuite l’épaisseur du cuivre. Une paroi de 0,7 mm ne peut pas être sertie, ce qui limite vos options d’assemblage. Privilégiez systématiquement une épaisseur de 0,8 mm [2] pour conserver la possibilité de sertir ou d’évaser selon votre outillage.
- Vérifiez la compatibilité R32 de la liaison avant achat
- Mesurez le cheminement réel, pas la distance à vol d’oiseau
- Ajoutez 1 à 2 mètres de marge pour les courbes et goulottes
- Contrôlez la classe au feu M1 de l’isolant
- Choisissez le type de raccordement selon votre niveau d’équipement
Règles d’or pour l’installation d’une liaison frigorifique R32
Pour installer une liaison frigorifique 1/4 3/8 R32, respectez les longueurs maximales du constructeur, prévoyez la charge de fluide additionnelle au-delà de 7,5-10 m, utilisez une pompe à vide pour déshydrater le circuit et protégez la liaison des UV. La mise en service doit être réalisée par un professionnel certifié.
La réglementation F-GAZ impose depuis 2016 qu’un professionnel titulaire de l’Attestation de capacité réalise la mise en service. Vous ne pouvez pas légalement effectuer cette opération vous-même, même si la pose mécanique de la liaison reste accessible.
Comptez 299 € TTC pour la mise en service d’un mono-split et 399 € TTC pour un bi-split. Si votre installation est jugée non conforme, un forfait de 210 € TTC peut s’appliquer pour la remise aux normes.
Protégez toujours la liaison exposée au soleil avec une goulotte ou un isolant traité anti-UV. Les rayons ultraviolets dégradent le polyéthylène en quelques années.
- Charge additionnelle : 15 à 30 g/m au-delà de 7,5 à 10 m selon la marque
- Pompe à vide obligatoire sauf liaison préchargée Quick Connect
- Protection UV indispensable pour les passages extérieurs
- Mise en service par un professionnel certifié obligatoire
FAQ : questions fréquentes sur les liaisons frigorifiques 1/4 et 3/8
Les questions les plus courantes sur la liaison frigorifique 1/4 3/8 concernent la différence entre les diamètres 1/4 et 3/8, la longueur maximale recommandée et le fonctionnement des liaisons préchargées R32.
- Quelle est la différence entre le 1/4 et le 3/8 ? Le tube 1/4 mesure 6,35 mm [1] et transporte le liquide. Le tube 3/8 mesure 9,52 mm [1] et transporte le gaz.
- Quelle longueur maximale pour une liaison 1/4-3/8 ? Entre 15 et 25 mètres selon le constructeur, avec charge additionnelle au-delà de 7,5 à 10 mètres.
- Qu’est-ce qu’une liaison préchargée R32 ? Un tube déjà rempli de fluide, équipé de raccords Quick Connect, qui s’installe sans tirage au vide ni évasement.
- Puis-je installer ma liaison moi-même ? La pose mécanique est possible, mais la mise en service reste réservée à un professionnel certifié F-GAZ.
- Quelle longueur standard pour une préchargée ? Généralement 3 mètres, ce qui limite son usage aux configurations rapprochées.
Choisir la bonne liaison frigorifique 1/4 3/8 demande de croiser trois critères : les diamètres imposés par votre climatiseur, la distance réelle entre les unités et votre niveau d’équipement. Mesurez précisément votre cheminement, ajoutez une marge de 1 à 2 mètres, puis optez pour une liaison préchargée si vous recherchez la simplicité ou une liaison standard si vous maîtrisez l’évasement. Dans tous les cas, confiez la mise en service à un professionnel certifié pour garantir la conformité et la longévité de votre installation.
Questions frequemment posees
Quelle est la longueur maximale d'une liaison frigorifique 1/4 3/8 ?
La longueur maximale recommandée est généralement de 15 à 25 mètres pour les monosplits résidentiels, selon le constructeur. Au-delà de 7,5 à 10 mètres, il est nécessaire d'ajouter une charge de fluide frigorigène additionnelle de 15 à 30 g/m pour compenser les pertes de charge.
Quelle différence entre les tubes 1/4 et 3/8 dans une liaison frigorifique ?
Le tube 1/4 (6,35 mm de diamètre extérieur) transporte le fluide frigorigène à l'état liquide sous haute pression, tandis que le tube 3/8 (9,52 mm) assure le retour du gaz vers le compresseur. Le diamètre plus large du tube gaz permet de réduire les pertes de charge et d'éviter une surchauffe du compresseur.
Quelle épaisseur de cuivre pour une liaison frigorifique R32 ?
L'épaisseur de paroi standard est de 0,8 mm, certifiée EN-12735-1. Cette épaisseur est minimale pour permettre le sertissage ; une épaisseur de 0,7 mm ne peut pas être sertie et doit être évasée.
Comment choisir la longueur d'une liaison frigorifique préchargée R32 ?
Choisissez une longueur standard (3, 5, 7, 10, 15 ou 20 mètres) qui correspond à la distance réelle entre les unités, en ajoutant une marge de 0,5 à 1 mètre pour les courbes et les raccordements. Si la distance dépasse 10 mètres, vérifiez la charge de fluide additionnelle requise par le fabricant.
Quel est le prix d'une liaison frigorifique 1/4 3/8 ?
Le prix varie selon la longueur : environ 75,90 € TTC pour 3 mètres, 86,90 € pour 5 mètres, 97,90 € pour 7 mètres, 119,90 € pour 10 mètres et 149,00 € à 218,90 € pour 20 mètres. Les versions préchargées avec raccords Quick Connect coûtent environ 115,71 € à 199,90 € TTC selon la marque.
Est-ce qu'une liaison frigorifique 1/4 3/8 est compatible avec le R32 ?
Oui, les liaisons frigorifiques en cuivre certifié EN-12735-1 avec une paroi de 0,8 mm sont compatibles avec le R32, ainsi qu'avec le R410A et le R407C. Les versions préchargées R32 sont spécifiquement conçues pour ce fluide et utilisent des raccords Quick Connect pour éviter les fuites.
