Schéma d'installation d'une clim gainable : le guide complet étape par étape
Découvrez le schéma d'installation d'une clim gainable, de l'étude préalable à la mise en service. Un guide professionnel pour un confort thermique invisible et performant.
L'installation d'une clim gainable suit un schéma précis : pose de l'unité intérieure, raccordement des plénums, tirage des gaines, puis branchements électriques et frigorifiques. Comptez entre 5 000 € et 12 000 € pour une installation complète, selon la complexité du chantier et les options choisies. Pour connaître le détail des équipements inclus, consultez notre guide sur le kit clim gainable complet et ses tarifs.
Intégrer une climatisation gainable transforme votre confort sans altérer l’esthétique de votre intérieur, car tout le système est dissimulé dans les combles ou un faux-plafond. Le schéma d'installation d'une clim gainable repose sur un circuit aéraulique fermé qui aspire, traite et redistribue l'air via un réseau de gaines isolées. Avant de vous lancer, vous devez maîtriser ce schéma technique et ses contraintes spatiales pour garantir une performance silencieuse et durable. Ce guide détaille chaque étape, du dimensionnement à la mise en service, pour vous aider à piloter votre projet.
Les fondamentaux du schéma d'installation d'une clim gainable
Le schéma d'installation d'une clim gainable repose sur un circuit aéraulique fermé : une unité intérieure dissimulée dans les combles ou un faux-plafond aspire l'air ambiant via un plénum de reprise, le traite thermiquement, puis le redistribue dans chaque pièce par un réseau de gaines isolées et des bouches de soufflage. Ce système centralisé exige une hauteur sous plafond minimale de 200 mm pour les modèles basse pression et de 300 mm pour les versions moyenne/haute pression.
Visualisez ce système comme un poumon central qui respire l'air de votre maison. L'unité intérieure, cœur du dispositif, est connectée à deux réseaux distincts : un réseau de reprise qui capte l'air vicié et un réseau de soufflage qui diffuse l'air à travers les pièces. Pour garantir une performance optimale et une bonne qualité de l'air, un entretien régulier est indispensable, car les filtres et les conduits doivent être nettoyés périodiquement.
La hauteur sous plafond est le premier facteur limitant. Comptez 200 mm pour une gainable basse pression et 300 mm pour une moyenne ou haute pression [1]. Sans cet espace, l'installation est impossible sans créer un faux-plafond spécifique.
Étape 1 : Étude préalable et dimensionnement de votre climatisation gainable
L'étude préalable est cruciale pour dimensionner correctement la puissance de la clim gainable. La règle simplifiée consiste à multiplier par 100 la surface au sol (en m²) pour obtenir la puissance nécessaire en watts. Par exemple, une maison de 120 m² requiert un appareil de 12 kW. Cette phase inclut aussi le choix de l'emplacement des bouches de soufflage et de reprise, ainsi que la vérification de la compatibilité électrique.
Avant tout achat, vous devez analyser le volume disponible dans vos combles ou votre faux-plafond. L'unité intérieure et les plénums doivent pouvoir y circuler et y être manipulés aisément. Vérifiez les dimensions de la trappe d'accès, car un appareil volumineux pourrait ne pas passer. Parallèlement, un électricien doit confirmer que votre tableau électrique peut accueillir une ligne dédiée pour alimenter le système sans risque de disjonction.
Le calcul de puissance ne se limite pas à la surface. L'orientation de la maison, la qualité de l'isolation et les apports solaires influencent le besoin réel. La règle des 100 W/m² [2] est un excellent point de départ pour une hauteur sous plafond standard de 2,50 m, mais elle doit être affinée par une étude thermique si votre logement est très exposé ou mal isolé.
Positionnez stratégiquement la bouche de reprise dans un dégagement central, comme un couloir. Cela favorise une circulation naturelle de l'air depuis les pièces de vie vers le point d'aspiration, améliorant l'homogénéité thermique.
Étape 2 : Pose de l'unité intérieure et raccordements électriques

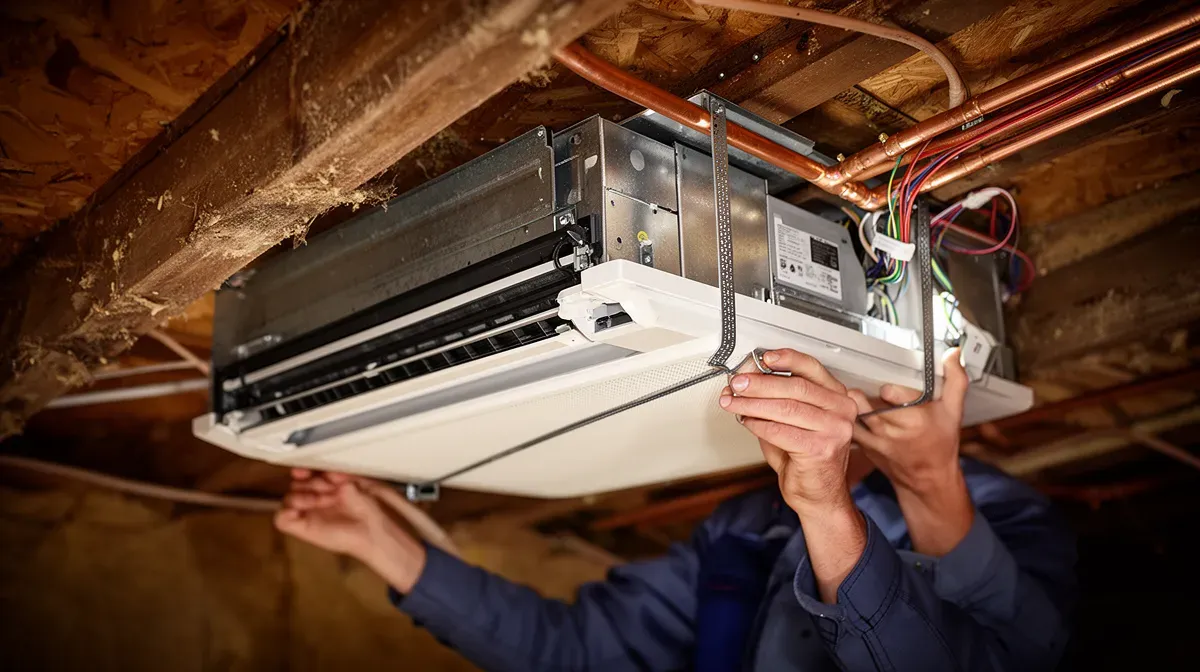

L'unité intérieure doit être suspendue aux fermettes à l'aide de filins métalliques (gripples) en veillant à respecter une pente pour l'évacuation des condensats. Une ligne électrique dédiée est tirée depuis le tableau principal. Il est impératif de prévoir une trappe de visite pour l'entretien si l'unité est encastrée dans un faux-plafond.
La suspension est une étape déterminante pour le silence de fonctionnement. Fixez les gripples aux éléments de charpente et réglez la hauteur pour que l'unité soit parfaitement stable. La pente pour les condensats est obligatoire sur les modèles basse pression : sans elle, l'eau stagne dans le bac et peut déborder ou geler, endommageant l'appareil. Le raccordement électrique doit être effectué hors tension, en respectant scrupuleusement les sections de câble préconisées par le fabricant.
- Fixez l'unité avec des gripples pour éviter toute transmission de vibrations à la structure.
- Respectez une pente minimale de 1 à 2 % vers l'évacuation des condensats.
- Tirez une ligne électrique dédiée depuis le tableau principal.
- Prévoyez une trappe de visite d'au moins 60 x 60 cm pour les opérations de maintenance.
L'oubli de la trappe de visite est une erreur fréquente. Sans accès, le nettoyage des filtres et la réparation de l'unité deviennent impossibles sans démolir le faux-plafond.
Étape 3 : Installation du réseau de gaines et des plénums de soufflage/reprise
Le réseau aéraulique se compose d'un plénum de reprise (souvent placé dans un couloir) et de plénums de soufflage dans chaque pièce. Les gaines sont dimensionnées selon les volumes : 160 mm pour les petites surfaces, 200 mm pour les grandes [1]. Chaque connexion doit être soigneusement isolée et fixée par deux colliers pour éviter les fuites d'air et la condensation.
Commencez par poser le plénum de reprise dans un dégagement central. Retirez le filtre d'origine pour le remplacer par un modèle adapté au plénum. Pour le soufflage, déroulez les gaines depuis l'unité vers chaque pièce en évitant les coudes prononcés qui génèrent des sifflements et réduisent le débit d'air. La connexion sur les piquages suit une procédure rigoureuse : retirez l'isolant, fixez la gaine avec un premier collier, repositionnez l'isolant par-dessus, puis serrez un second collier pour une étanchéité parfaite.
Le positionnement des bouches de soufflage répond à une logique de rideau d'air. Placez-les idéalement au-dessus des fenêtres pour contrer les entrées de chaleur en été et de froid en hiver. Cette disposition crée une barrière thermique qui améliore le confort et réduit la consommation énergétique.
Tableau récapitulatif des étapes et points de vigilance
Ce tableau synthétise les étapes clés du schéma d'installation d'une clim gainable, les actions à mener et les pièges à éviter pour garantir un système performant et silencieux. Utilisez-le comme une checklist avant, pendant et après votre chantier.
| Étape | Action | Point de vigilance |
|---|---|---|
| Étude préalable | Calculer la puissance (100 W/m²) | Sous-dimensionnement si mauvaise isolation |
| Pose unité intérieure | Suspendre avec pente | Oubli de la pente = stagnation des condensats |
| Réseau de gaines | Connecter et isoler | Gaines coudées = sifflements |
| Plénums | Fixer et étancher | Mauvaise position = inconfort thermique |
| Mise en service | Intervention pro certifié | Manipulation fluide frigorigène sans certification |
Avantages et inconvénients de la climatisation gainable
La climatisation gainable offre une intégration esthétique parfaite (invisible) et un confort acoustique supérieur (jusqu'à 20 dB(A)). Elle permet une régulation multi-zones et utilise une technologie Inverter économe. En contrepartie, son coût initial est élevé (5 000 à 12 000 €) et son installation complexe nécessite un espace technique suffisant et l'intervention de professionnels qualifiés.
- ✅ Invisibilité totale : seules les grilles sont apparentes.
- ✅ Silence exceptionnel : pression acoustique jusqu'à 20 dB(A).
- ✅ Confort homogène : diffusion douce sans courant d'air.
- ✅ Économies d'énergie : COP de 3 à 4, soit 75 % d'énergie restituée.
- ❌ Coût élevé : 5 000 € à 12 000 € pour une installation complète [1].
- ❌ Complexité d'installation : nécessite des professionnels certifiés.
- ❌ Contraintes d'espace : hauteur sous plafond de 200 à 300 mm requise.
- ❌ Projet intrusif en rénovation sans combles ni faux-plafond existant.
Budget et coûts détaillés de l'installation d'une clim gainable
Le budget total pour une installation complète varie de 5 000 € à 12 000 €, incluant l'équipement et la main-d'œuvre [1]. À titre indicatif, un forfait de pose peut coûter 2 300 € (TVA 10 %) pour une maison de plus de 2 ans. Le prix des unités seules démarre autour de 1 500 € pour un modèle de 2,5 kW. Le coût annuel de fonctionnement est estimé entre 400 € et 1 000 € pour une maison de 100 m² [1].
Pour maîtriser votre budget, distinguez le coût de l'équipement de celui de la main-d'œuvre. L'achat d'une unité performante (classe A++ en froid) représente un surcoût initial, mais il est rapidement amorti par les économies d'énergie. Le poste « pose » inclut la main-d'œuvre, les fournitures (gaines, colliers, plénums) et le déplacement du technicien certifié pour la mise en service. Demandez plusieurs devis détaillés pour comparer les prestations et les garanties.
Le coût de fonctionnement annuel dépend de votre usage et de l'isolation de votre logement. Une régulation pièce par pièce, via des sondes de température, permet de réduire ce budget en ne climatisant que les zones occupées. Prévoyez également un contrat d'entretien annuel pour préserver les performances et la longévité de votre installation.
Votre projet de climatisation gainable repose sur un schéma d'installation rigoureux où chaque étape influence le confort final. Commencez par valider la hauteur disponible et dimensionner la puissance exacte. Pendant le chantier, exigez une isolation parfaite des gaines et une mise en service par un professionnel certifié. Enfin, programmez un entretien annuel pour garantir un air sain et des performances durables. Demandez dès maintenant trois devis à des installateurs qualifiés pour concrétiser votre installation.
Questions frequemment posees
Quelle hauteur sous plafond est nécessaire pour installer une clim gainable ?
Il faut au minimum 200 mm pour les gainables basse pression et 300 mm pour les modèles moyenne et haute pression. Cette hauteur est nécessaire pour loger l'unité intérieure et le réseau de gaines dans les combles ou un faux-plafond.
Combien coûte l'installation d'une clim gainable ?
Le coût moyen d'une installation complète se situe entre 5 000 € et 12 000 €, fourniture et pose comprises. Le prix au m² est d'environ 100 à 120 €, soit 10 000 à 12 000 € pour une maison de 100 m².
Comment dimensionner la puissance d'une clim gainable ?
La règle simplifiée consiste à multiplier la surface au sol par 100 pour obtenir la puissance en watts (pour une hauteur de plafond de 2,50 m). Par exemple, une maison de 120 m² nécessite un appareil d'environ 12 kW.
Quelles sont les étapes clés du schéma d'installation d'une clim gainable ?
Les étapes sont : l'étude et le dimensionnement, la pose de l'unité intérieure, l'installation des plénums de soufflage et de reprise, le tirage des gaines isolées, les raccordements électriques et frigorifiques, puis la mise en service par un professionnel certifié.
Est-ce que je peux installer moi-même une clim gainable ?
Vous pouvez réaliser une partie des travaux, comme la pose des gaines et des plénums, mais la manipulation des fluides frigorigènes et la mise en service nécessitent une certification spécifique. Il est donc recommandé de faire appel à un professionnel qualifié pour ces étapes.
Quel est le niveau sonore d'une clim gainable ?
Le niveau sonore de l'unité intérieure est très faible, avec une pression acoustique pouvant atteindre 20 dB(A), comparable à un chuchotement. En pratique, les modèles affichent généralement entre 23 et 30 dB.
