Clim gainable 4 bouches : dimensionnement précis et budget complet
Découvrez comment dimensionner une clim gainable 4 bouches (puissance, débit, positionnement) et le budget réel à prévoir, entre 5 000 € et 15 000 € selon votre surface.
Une clim gainable 4 bouches convient aux logements de 70 à 120 m² et nécessite une puissance de 5 à 10 kW selon l'isolation. Le budget complet (matériel + pose) se situe entre 6 000 € et 15 000 €. Pour un dimensionnement précis, comptez une bouche par pièce et suivez notre schéma d'installation pour éviter les erreurs courantes.
La climatisation gainable séduit par son invisibilité totale et sa capacité à traiter plusieurs pièces avec une seule unité. Choisir un système à 4 bouches demande une analyse précise de votre logement, entre surfaces à couvrir et contraintes techniques. Voici comment dimensionner correctement votre installation et anticiper le budget complet.
Clim gainable 4 bouches : pour quelles surfaces et quels besoins ?
Une climatisation gainable à 4 bouches convient aux logements de 70 à 120 m², soit 3 à 5 pièces. Elle offre une solution invisible et centralisée, avec une puissance typique de 5 à 10 kW selon l'isolation et l'exposition. Idéale pour les maisons à étage ou les appartements avec faux-plafond.
La règle de base retenue par les professionnels du dimensionnement prévoit une bouche de soufflage pour 25 m² [1] source. Avec 4 bouches, vous couvrez donc environ 100 m² utiles, ce qui correspond à un salon double, deux chambres et une cuisine ouverte. Les pièces d'eau et dégagements profitent indirectement de la circulation d'air.
Avant de vous engager, vérifiez la hauteur disponible sous plafond. Une gainable basse pression réclame au minimum 200 mm de réservation, tandis qu'une version moyenne ou haute pression exige 300 mm [2] source. Cette contrainte conditionne la faisabilité dans l'existant comme dans le neuf.
La clim gainable 4 bouches fonctionne en réversible. Vous disposez ainsi d'un chauffage d'appoint en hiver et d'un rafraîchissement en été, avec un coût de fonctionnement annuel estimé entre 400 € et 1 000 € pour 100 m² [2] source.
Comment dimensionner une clim gainable 4 bouches ?
Le dimensionnement repose sur le calcul des déperditions thermiques, du volume des pièces et du taux de brassage d'air. Pour une maison moyennement isolée, comptez environ 120 W/m² en été et 80 à 100 W/m² en hiver. Le débit total se répartit ensuite entre les 4 bouches, avec un débit standard de 350 m³/h par bouche.
Commencez par établir la puissance nécessaire pour chaque pièce. En été, une maison moyennement isolée requiert environ 120 W/m² [3] source. En hiver, pour un chauffage d'appoint, la puissance descend à 80-100 W/m² [3] source. Ces valeurs varient selon l'orientation, la surface vitrée et la qualité de l'isolation.
Le taux de brassage d'air, compris entre 5 et 10 volumes par heure [1] source, détermine ensuite le débit total à distribuer. Chaque bouche standard accepte environ 350 m³/h [3] source, ce qui facilite la répartition entre les pièces.
| Critère | Valeur pour une maison de 79 m² |
|---|---|
| Salon 50 m² | 2 bouches de soufflage |
| Cuisine 17 m² | 1 bouche de soufflage |
| Entrée 12 m² | 1 bouche de soufflage |
| Puissance été estimée | 9,5 kW |
| Puissance hiver estimée | 7,9 kW |
| Débit total | 1 400 m³/h |
Ne sous-dimensionnez pas votre clim gainable 4 bouches. Une puissance insuffisante empêche d'atteindre la température cible lors des pics de chaleur. À l'inverse, un surdimensionnement provoque des cycles courts, nuisibles au compresseur et à votre facture énergétique.
Positionnement des bouches : les règles d'or pour une clim gainable 4 bouches efficace

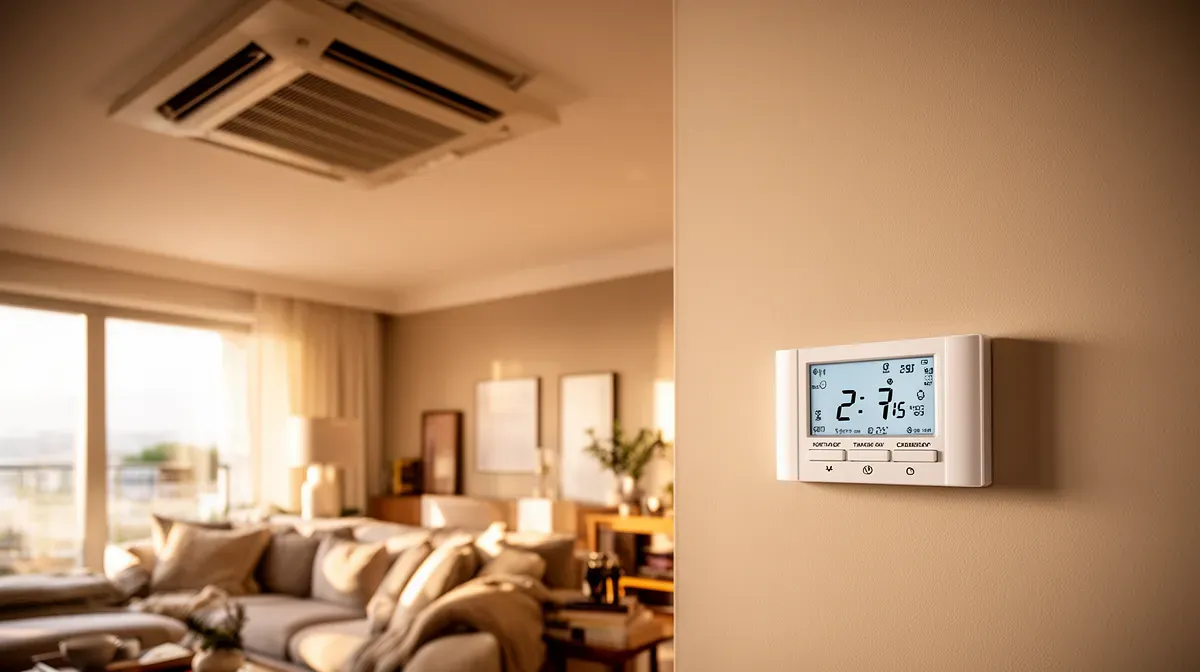

Les bouches de soufflage doivent être placées face aux fenêtres pour créer un rideau d'air, tandis que les reprises se situent dans les dégagements (couloir, entrée). Évitez les obstructions et prévoyez des gaines principales vers les pièces les plus exposées, en veillant à choisir des grilles de soufflage design qui s'intègrent harmonieusement à votre décoration intérieure.
Le soufflage face aux fenêtres compense les apports solaires directs, surtout sur les façades sud et ouest. Les spécialistes du secteur recommandent de positionner les plénums devant les ouvertures pour diffuser ce rideau d'air protecteur. Les pièces exposées bénéficient ainsi d'un confort optimal, mais pour garantir la performance durable de l'installation, un entretien régulier reste indispensable. Les pièces
Pour les gaines, prévoyez un diamètre de 160 mm pour les chambres et 200 mm pour les grandes pièces [2] source. Côté reprise, une seule grille suffit pour une gainable jusqu'à 7 kW ; au-delà, installez-en deux [2] source.
- Placez les bouches de soufflage face aux fenêtres, jamais derrière un meuble haut.
- Installez la reprise dans un couloir ou une entrée, loin des bouches de soufflage.
- Privilégiez les gaines principales vers le salon et la cuisine, pièces à fort volume.
- Évitez les rideaux épais qui bloquent la diffusion de l'air.
- Prévoyez des réglages de débit sur chaque gaine pour équilibrer la distribution.
Si la reprise se trouve à proximité de l'unité intérieure, ajoutez une chicane acoustique. Ce simple élément réduit le bruit perçu et améliore le confort sonore dans les pièces de vie.
Budget clim gainable 4 bouches : coûts détaillés et fourchettes de prix
Le budget total d'une clim gainable 4 bouches varie de 5 000 € à 15 000 €, pose comprise. L'unité intérieure coûte entre 1 100 € et 5 800 € selon la marque, la main d'œuvre entre 2 000 € et 5 000 €, et les accessoires (gaines, bouches, régulation) complètent la facture.
Le matériel représente une part variable du budget. Une unité intérieure Daikin de 2,5 kW se négocie autour de 1 466 € source, tandis qu'un modèle Mitsubishi de 7,1 kW atteint 2 606 € source. La puissance nécessaire pour votre clim gainable 4 bouches influence directement ce poste.
| Poste de dépense | Fourchette de prix |
|---|---|
| Unité intérieure gainable | 1 100 € – 5 800 € |
| Main d'œuvre (pose, raccordement, mise en service) | 2 000 € – 5 000 € |
| Installation électrique dédiée | 300 € – 700 € source |
| Gaines, bouches, grilles, plénums | Variable selon longueur et diamètre |
| Système de filtration avancé | 200 € – 600 € |
| Total matériel + pose | 5 000 € – 15 000 € |
| Marque | Fourchette de prix matériel seul |
|---|---|
| Daikin | 1 100 € – 4 200 € |
| Atlantic | 2 000 € – 5 800 € |
| Mitsubishi | 1 949 € – 2 606 € |
La TVA réduite à 5,5 % s'applique lorsque l'installation est réalisée par un professionnel certifié RGE. Les primes CEE peuvent également réduire le coût final de votre clim gainable 4 bouches.
Avantages et inconvénients de la clim gainable 4 bouches
La clim gainable 4 bouches offre une discrétion totale, un confort multi-pièces et une faible nuisance sonore. En revanche, son installation est coûteuse et complexe, nécessitant des travaux de faux-plafond et un entretien régulier des gaines.
Le niveau sonore des unités intérieures se situe entre 23 dB et 30 dB source, comparable à un murmure. L'unité étant dissimulée dans les combles ou le faux-plafond, le bruit perçu dans les pièces reste minimal. La technologie Inverter module la puissance pour un confort stable et une consommation maîtrisée.
- ✅ Discrétion totale : seules les grilles restent visibles
- ✅ Confort multi-pièces avec une seule unité centrale
- ✅ Faible niveau sonore (23-30 dB)
- ✅ Fonctionnement réversible chaud/froid
- ✅ Gestion multi-zones possible avec volets motorisés
- ✅ Aucun appareil mural encombrant
- ❌ Coût d'installation élevé : 5 000 € à 15 000 €
- ❌ Travaux importants : faux-plafond, percements, gaines
- ❌ Hauteur sous plafond minimale de 200 à 300 mm
- ❌ Installation complexe nécessitant un professionnel certifié
- ❌ Entretien régulier des gaines indispensable
- ❌ Délai d'installation plus long qu'un split mural
Installation et entretien : les étapes clés pour une clim gainable 4 bouches durable

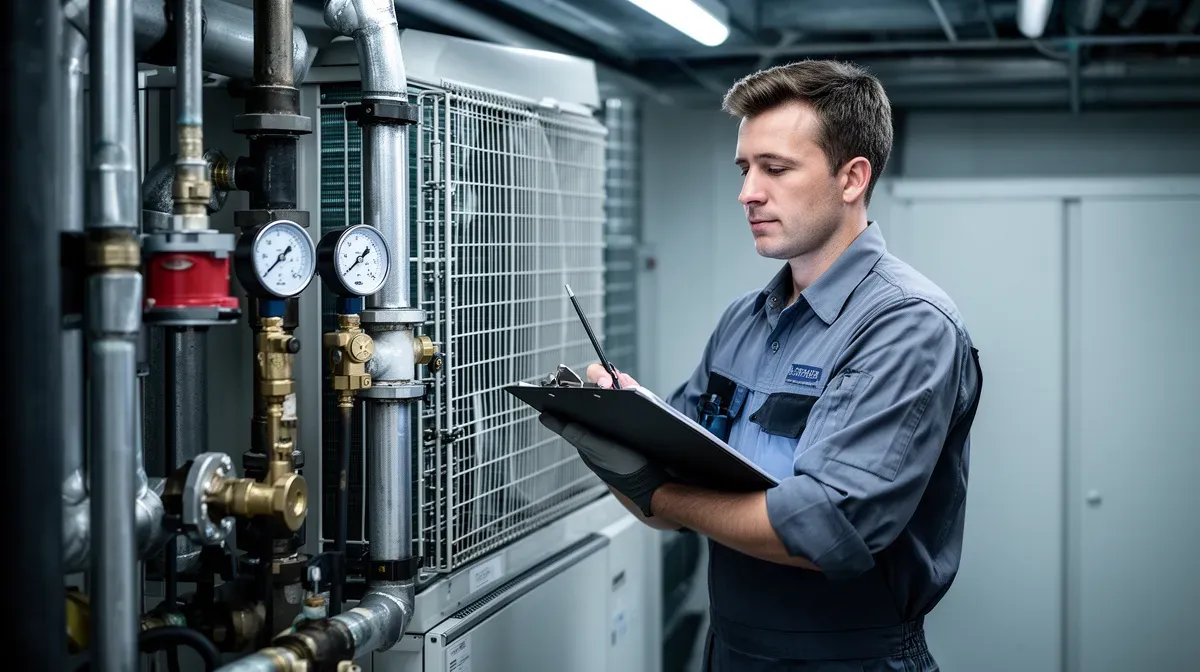

L'installation d'une clim gainable 4 bouches comprend la pose des gaines, le raccordement électrique, la mise en service par un technicien certifié et la vérification de l'équilibrage des débits. L'entretien annuel des filtres et le nettoyage des gaines sont indispensables pour maintenir les performances.

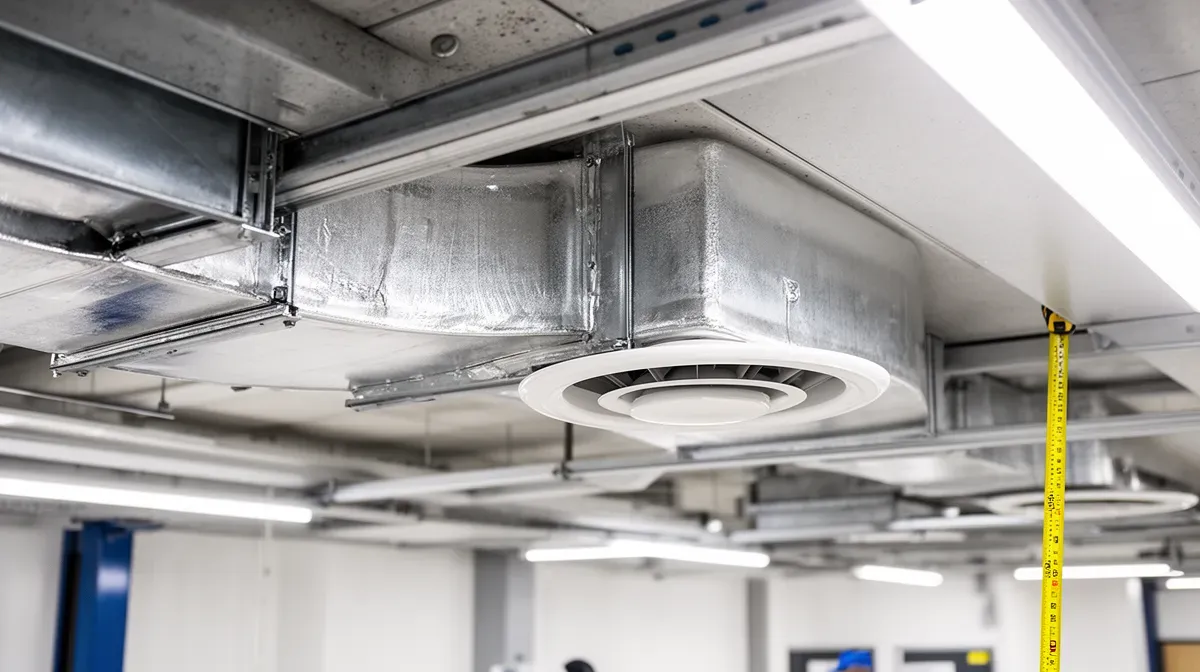

La pose commence par le passage des gaines dans les combles ou le faux-plafond. Chaque connexion doit être soignée : retirez l'isolant, connectez la gaine, posez un premier collier, recouvrez d'isolant, puis fixez un second collier. Cette méthode garantit l'étanchéité du réseau.
L'évacuation des condensats exige une pente obligatoire pour les gainables basse pression. Prévoyez également une ligne électrique dédiée, avec 3 fils pour chaque servomoteur ou plénum de régulation. La trappe de visite, souvent oubliée, conditionne l'accès futur à l'unité pour la maintenance.
- Vérifiez les dimensions d'accès avant de commander l'unité intérieure et les plénums.
- Réalisez la pente d'évacuation des condensats dès la pose du bac.
- Tirez une ligne électrique dédiée avec 3 fils par servomoteur.
- Équilibrez les débits d'air sur chaque bouche après la mise en service.
- Nettoyez les filtres tous les 3 à 6 mois selon l'usage.
- Faites contrôler le réseau de gaines tous les 2 à 3 ans par un professionnel.
Une trappe de visite mal positionnée ou absente rend la maintenance quasi impossible. Prévoyez son emplacement dès la conception du faux-plafond, idéalement sous l'unité intérieure et les principaux organes de régulation.
Votre projet de clim gainable 4 bouches mérite une étude thermique sérieuse avant tout devis. Demandez trois chiffrages détaillés à des installateurs certifiés RGE, en précisant la surface de chaque pièce, l'orientation et le niveau d'isolation. Vérifiez que chaque proposition inclut l'équilibrage des débits, la trappe de visite et la mise en service. Comparez les puissances proposées avec les 120 W/m² en été et 80-100 W/m² en hiver pour valider la cohérence du dimensionnement. Enfin, planifiez l'entretien annuel dès la première année pour préserver les performances et la longévité de votre installation.
Questions frequemment posees
Quelle puissance pour une clim gainable 4 bouches ?
La puissance nécessaire est d'environ 120 W/m² en été pour une maison moyennement isolée, soit 7 à 12 kW pour 100 m². En hiver (appoint), comptez 80 à 100 W/m². Un système à 4 bouches couvre typiquement 70 à 120 m² avec une puissance de 5 à 10 kW.
Combien de bouches pour 100 m² ?
La règle professionnelle est d'une bouche de soufflage pour 25 m². Pour 100 m², il faut donc 4 bouches, ce qui correspond à un salon double, deux chambres et une cuisine ouverte. Les pièces d'eau et dégagements sont traités indirectement.
Quel est le prix d'une clim gainable 4 bouches posée ?
Le prix complet (matériel + pose) varie de 6 000 € à 15 000 € selon la marque, la puissance et la complexité d'installation. Pour une maison de 150 m², comptez 9 000 € à 15 000 €. L'unité intérieure seule coûte entre 1 466 € (Daikin 2,5 kW) et 2 606 € (Mitsubishi 7,1 kW).
Quelle hauteur sous plafond pour une clim gainable ?
Il faut au minimum 200 mm de réservation pour un gainable basse pression, et 300 mm pour une version moyenne ou haute pression. Cette contrainte est essentielle pour la faisabilité dans l'existant comme dans le neuf.
Quel débit d'air par bouche pour un gainable ?
Une bouche standard souffle environ 350 m³/h. Le taux de brassage recommandé est de 5 à 10 volumes/heure par pièce. Pour les gaines, utilisez un diamètre de 160 mm pour les petites surfaces (chambres) et 200 mm pour les grandes surfaces.
Combien de reprises d'air pour un gainable 4 bouches ?
Il faut 1 reprise d'air pour un gainable jusqu'à 7 kW, et 2 reprises au-delà. La reprise est essentielle pour équilibrer les débits et éviter les surpressions dans les pièces. Les grilles de reprise se placent généralement dans les circulations.
